Exemplos de Utilização

Data de criação: 02/07/2013

Última alteração: 21/11/2016

Exemplo 1: Agregando a Origem

Queremos uma reserva de banda para 3 IPs internos, de 200K, para os destinos 10.10.10.10 e 10.10.10.20.

As formas e regras ficam assim:

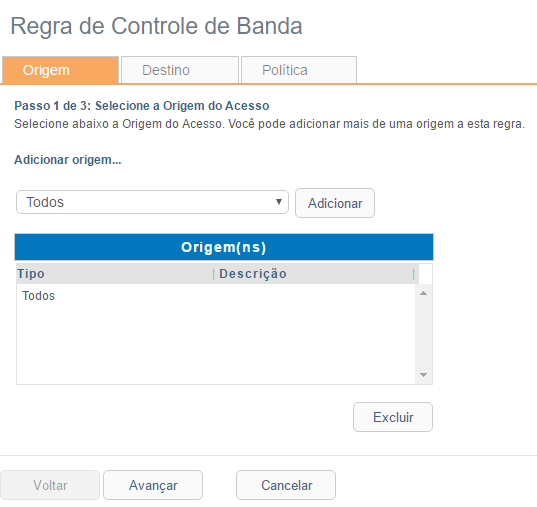

Regra 121:
Origem: Todos

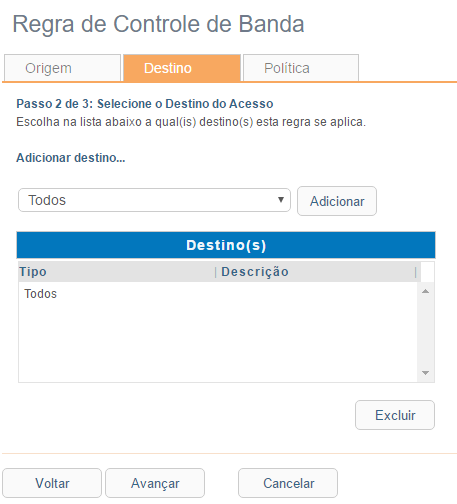

Destino: Todos

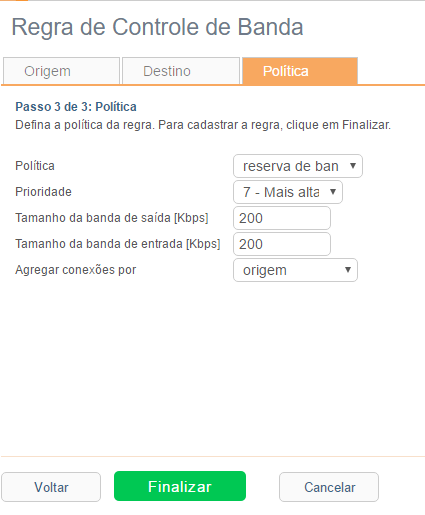

Agregador: Origem

Banda Reservada: 200 kbps

Fatia 1:

Origem: 192.168.0.10,
Destino: {10.10.10.10, 10.10.10.20},
Banda: 200 kbps

Fatia 2:
Origem: 192.168.0.20,
Destino: 10.10.10.10,
Banda: 200 kbps

Fatia 3:
Origem: 192.168.0.30,
Destino: 10.10.10.10,
Banda: 200 kbps

Exemplo 2: Agregando o Destino

Queremos dar somente 200Kb para um destino, e 200k para outro, dividindo para 3 IPs internos.

As formas e regras ficam assim:

Regra 334:
Origem: Todos

Destino: Todos

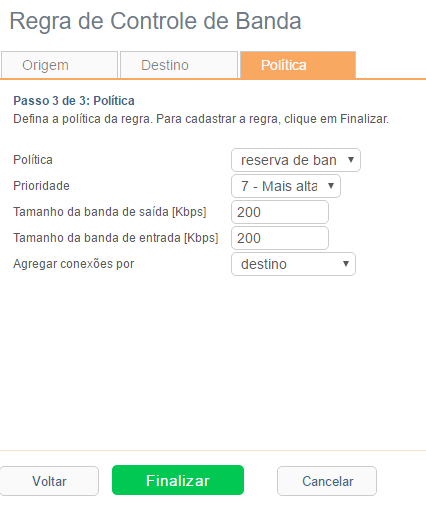

Agregador: Destino

Banda Reservada: 200 kbps

Fatia 1:
Origem: {192.168.0.10, 192.168.0.20, 192.168.0.30},
Destino: 10.10.10.10;
Banda: 200 kbps

Fatia 2:
Origem: 192.168.0.10,
Destino: 10.10.10.20;
Banda: 200 kbps

Exemplo 3 - Agreagando a Origem e Destino

Queremos dar 200Kb para 2 destinos, dividindo para 3 IPs internos.

As formas e regras ficam assim:

Regra 223:
Origem: Todos

Destino: Todos

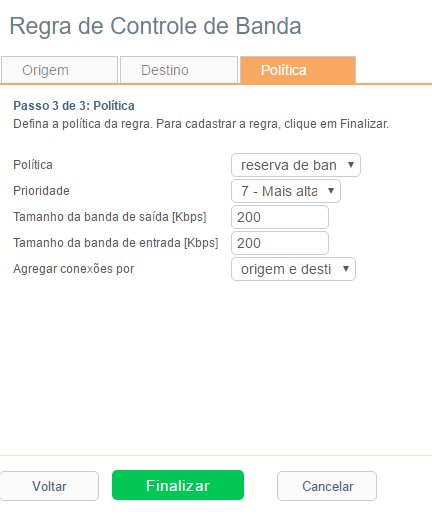

Agregador: Origem e Destino

Banda Reservada: 200 kbps

Fatia 1:
Origem: {192.168.0.10, 192.168.0.20, 192.168.0.30},
Destino: {10.10.10.10, 10.10.10.20};
Banda: 200 kbps
